Универсальная камера с защитой (Обзор 170х120 градусов)

Универсальная камера с защитой (Обзор 170х120 градусов) Универсальная камера с защитой (Обзор 170х120 градусов)
Информация

Артикул: U170120L / U170120R
Производитель: Стрелка 11
  • Статус: Есть на складе
Левосторонняя +
Правосторонняя +

Поделись ссылкой с другом

Нашли дешевле?
7900.00р.

Акция! Оплатите заказ онлайн и получите скидку 5%

ВНИМАНИЕ! Установочные центры в Вашем городе!

Универсальная камера с защитной шторкой имеет обзор 170х120


В большинстве случаев в интернете автомобильные камеры продают с несоответствующими реальности характеристиками по градусу обзора.

В поисках хорошей камеры мы перепробовали их в огромном количестве и подобрали для Вас камеру заднего вида с качественным изображением и идеальным углом обзора в 170х120 градусов. Мы также разработали для этой камеры защитную шторку, для того чтобы Вы пользовалась устройством в любую погоду.

Камера заднего вида с углом обзора 170х120 градусов и защитной шторкой работает автоматически. Данная камера полностью заменяет салонное зеркало заднего вида во время движения назад. С помощью камеры заднего вида с таким хорошим углом обзора и защитной шторкой безопасно выезжать с парковочного места на трассу, когда обзор закрывают соседние автомобили на парковке.




Универсальная камера с защитой


Предоставляется в двух вариантах (Левосторонняя / Правосторонняя).



Дополнительно к универсальной камере с защитной шторкой можно приобрести на выбор:


Диагональ 5" Диагональ 4.3"
Разрешение 480х272 Разрешение 480х272
Стандарт PAL/NTSC Стандарт PAL/NTSC
Формат 16:9 Формат 16:9
Тип установки на зеркало Тип установки на торпедо
Цена 1790 руб. Цена 1680 руб.

В целях улучшения качества и характеристик продукции, производитель оставляет за собой право изменять конструктивные особенности изделия, в связи с чем фото и видео материалы на сайте могут отличаться.

Универсальная камера заднего вида с защитной шторкой.

Камера работает по сигналу PAL / SECAM.

На современных мультимедиа системах, в настройках можно переключать с сигнала NTSС на PAL / SECAM


ИНСТРУКЦИЯ К УНИВЕРСАЛЬНОЙ КАМЕРЕ ЗАДНЕГО ВИДА С АВТОМАТИЧЕСКОЙ ЗАЩИТНОЙ ШТОРКОЙ:

Комплектация:

1 Инструкция по подключению

1 шт.

2 Металлический шаблон 1 шт.
3 Камера заднего вида с автоматической защитной шторкой 1 шт.
4 Коронка Ф20мм 1 шт.
5 Провод видеосигнала 1 шт.
6 Провод питания камеры со штекером 1 шт.
7 Блок электронного управления с защитной шторкой (в корпусе) 1 шт.
8 Провода 3 шт.
9 Крепеж (саморезы на 1 комплект) 2-4 шт.
10 Отвертка 1 шт.
11 Сверло (Ф 4мм) 1 шт.
12 Сверло (Ф 1.5мм)
1 шт.
13 Стяжки 1 комплект
14 Предохранитель - (3А - 5А) (с держателем)1 шт.

Монтаж производится в специализированных центрах (далее с.ц.) по установке автомобильного электрооборудования или у производителя данного изделия.

Гарантия на прибор (при установке в с.ц.) - 1 год.


1. ИНСТРУКЦИЯ ПО УСТАНОВКЕ ЗАЩИТНОГО УСТРОЙСТВА (ЗУ):

1.1. Металлический шаблон:

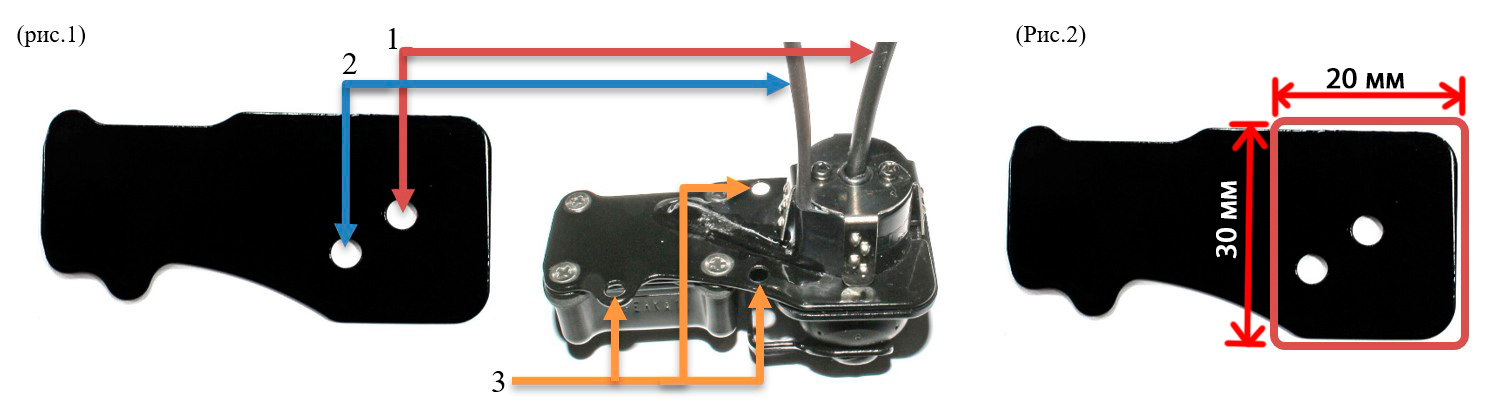

Определиться с положением камеры заднего вида. Располагать рекомендуется максимально близко к центру задней части автомобиля. В комплектацию входит металлический шаблон с двумя небольшими отверстиями, который имеет форму и размер устройства. Центральное отверстие (Рис.1 - 1) предназначено для метки под сверление коронкой (для монтажа камеры), а второе (Рис. 1 - 2) для проводов защитного устройства.

При позиционировании металлического шаблона необходимо, чтобы было соблюдено главное условие (Рис. 2): область, выделенная красным цветом должна полностью лежать на плоскости! Область, не выделенная красным цветом (Рис. 2) может находиться на весу.


Шаблон для крепления универсальной камеры заднего вида


1.2  Разметка:

Прикладываем металлический шаблон (2), соблюдая условия из п.1.1, шилом, либо другим подходящим инструментом, отмечаем по шаблону места сверления. (можно сверлить сквозь отверстия шаблона без разметки)

1.3. Демонтаж и сверление:

Перед сверлением, при необходимости, производим демонтаж накладки для того чтобы высверлить 2 отверстия. ВНИМАНИЕ! Сначала сверлим 2 отверстия диаметром 4мм (11). Потом уже высверливать центральное отверстие коронкой (4), Которая прилагается в комплекте.

1.4 Монтаж и проверка позиционирования:

Перед установкой камеры заднего вида необходимо открутить 2 винта фиксирующих металлический крепеж камеры. Затем продеть его в просверленное коронкой отверстие (20мм) вставить туда камеру и зафиксировать металлическим крепежом со внутренней стороны. При возможности, можно дополнительно зафиксировать защитную шторку тремя саморезами (Рис. 1 - 3).

1.5 Установка всех деталей автомобиля на место:

Если ранее был произведен демонтаж накладки, то устанавливаем ее обратно в штатное место.

Далее переходим к монтажу электропроводки...



2. МОНТАЖ БЛОКА ЭЛЕКТРОННОГО УПРАВЛЕНИЯ И СХЕМА ПОДКЛЮЧЕНИЯ К ЭЛЕКТРОЦЕПИ АВТОМОБИЛЯ.

2.1 Снять обшивку крышки багажника (задней двери).

2.2 Установить блок электронного управления (1) на расстоянии не более 40см от защитного устройства (2). Зафиксировать блок электронного управления (1) стяжками (10).

2.3 Соединить электропроводку по схеме.


Схема подключения универсальной камеры заднего вида с защитной шторкой


а) Красный провод от блока электронного управления (Рис. 2 - 1) соединить с плюсовым проводом, идущим от замка зажигания через предохранитель (14).

б) Подключиться к "-" (земле) черным проводом от блока электронного управления (Рис. 2 - 1).

в) Синий провод от блока электронного управления подключить к "+" (плюсу) лампочки заднего хода.

г) Соединить зеленый и белый провода блока электронного управления с соответствующими цветами от защитного устройства.

ВНИМАНИЕ! Ни в коем случае нельзя замыкать у блока электронного управления белый провод с зеленым при включенном блоке электронного управления, а также подавать на них напряжение.


Если все подключено правильно - при включении зажигания крышка защитного устройства должна закрыться.

Инструкция универсальная и содержит общий принцип установки автоматической защиты камеры заднего вида. Фотоматериалы могут отличаться, но схема подключения остается той же.
