Универсальная камера с защитой (Обзор 120х75 градусов)

Универсальная камера с защитой (Обзор 120х75 градусов) Универсальная камера с защитой (Обзор 120х75 градусов)
Информация

Артикул: U120075L
Производитель: Стрелка 11
  • Статус: Есть на складе
Левосторонняя +
Правосторонняя +

Поделись ссылкой с другом

Нашли дешевле?
6500.00р.

Акция! Оплатите заказ онлайн и получите скидку 5%

ВНИМАНИЕ! Установочные центры в Вашем городе!

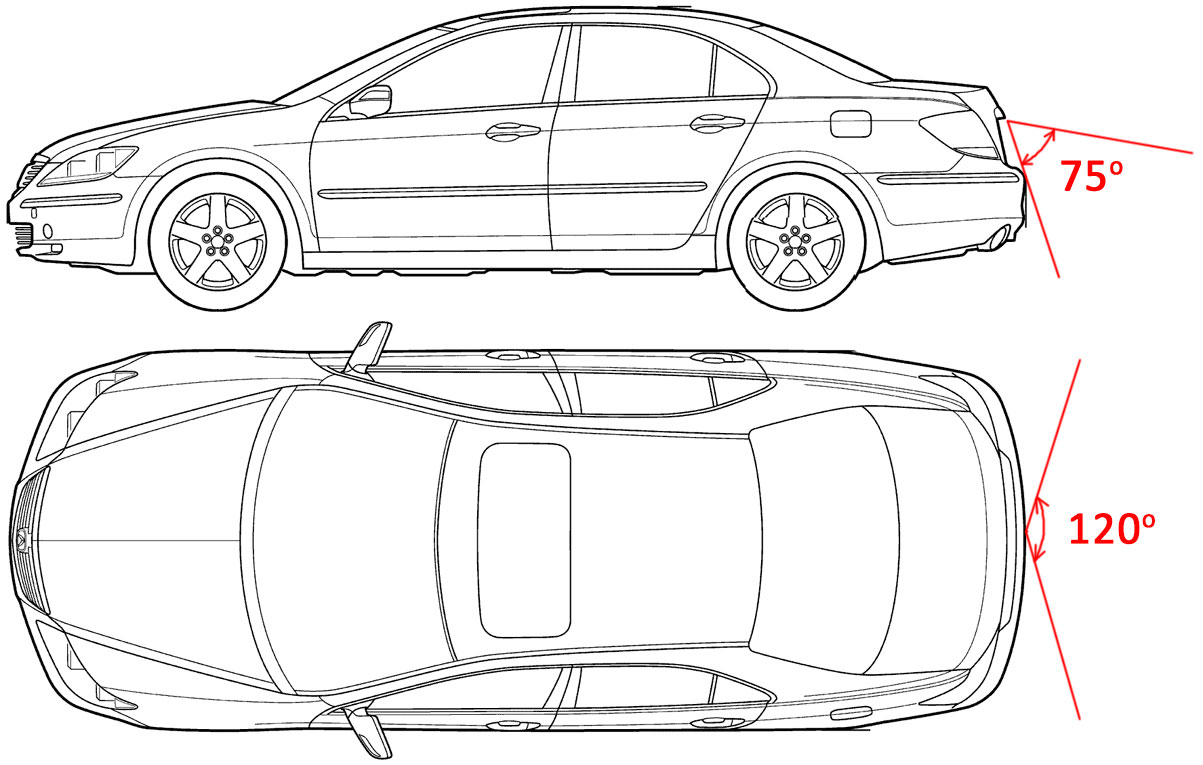

Универсальная камера с защитной шторкой имеет обзор - 120х75


В большинстве случаев в интернете автомобильные камеры продают с несоответствующими реальности характеристиками.

В поисках хорошей мы попробовали большое количество камер и подобрали для Вас камеру заднего вида с качественным изображением и оптимальным углом обзора 120х75 градусов.

Камера заднего вида с углом обзора 120х75 градусов и защитной шторкой подойдёт тем водителям, которым важно видеть препятствия в непосредственной близости к автомобилю, бордюры, разного рода ограждения.



Универсальная камера с защитой


Предоставляется в двух вариантах (Левосторонняя / Правосторонняя).



Технические характеристики камеры:
Матрица CMOS
Видео стандарт
PAL / NTSC
Разрешение
PAL:720x576, NTSC:720x480 / 1280 x 720
Минимальная освещенность
0.1Lux/F=1.2
Угол обзора
120 / 75
Степень защиты
IP67
Питание
12v
Потребляемая мощность
< 100mA
Страна производителя
Китай


Дополнительно к универсальной камере с защитной шторкой можно приобрести на выбор:



Диагональ 5" Диагональ 4.3"
Разрешение 480х272 Разрешение 480х272
Стандарт PAL/NTSC Стандарт PAL/NTSC
Формат 16:9 Формат 16:9
Тип установки на зеркало Тип установки на торпедо
Цена 1790 руб. Цена 1680 руб.

В целях улучшения качества и характеристик продукции, производитель оставляет за собой право изменять конструктивные особенности изделия, в связи с чем фото и видео материалы на сайте могут отличаться.

Универсальная камера заднего вида с защитной шторкой.

Камера работает по сигналу PAL / NTSC.


ИНСТРУКЦИЯ К УНИВЕРСАЛЬНОЙ КАМЕРЕ ЗАДНЕГО ВИДА С АВТОМАТИЧЕСКОЙ ЗАЩИТНОЙ ШТОРКОЙ:

Комплектация:

1 Инструкция по подключению

1 шт.

2 Металлический шаблон 1 шт.
3 Камера заднего вида с автоматической защитной шторкой 1 шт.
4 Коронка Ф20мм 1 шт.
5 Провод видеосигнала 1 шт.
6 Провод питания камеры со штекером 1 шт.
7 Блок электронного управления с защитной шторкой (в корпусе) 1 шт.
8 Провода 3 шт.
9 Крепеж (саморезы на 1 комплект) 2-4 шт.
10 Отвертка 1 шт.
11 Сверло (Ф 4мм) 1 шт.
12 Сверло (Ф 1.5мм)
1 шт.
13 Стяжки 1 комплект
14 Предохранитель - (3А - 5А) (с держателем)1 шт.

Монтаж производится в специализированных центрах (далее с.ц.) по установке автомобильного электрооборудования или у производителя данного изделия.

Гарантия на прибор (при установке в с.ц.) - 1 год.



1. ИНСТРУКЦИЯ ПО УСТАНОВКЕ ЗАЩИТНОГО УСТРОЙСТВА (ЗУ):

1.1. Металлический шаблон:

Определиться с положением камеры заднего вида. Располагать рекомендуется максимально близко к центру задней части автомобиля. В комплектацию входит металлический шаблон с двумя небольшими отверстиями, который имеет форму и размер устройства. Центральное отверстие (Рис.1 - 1) предназначено для метки под сверление коронкой (для монтажа камеры), а второе (Рис. 1 - 2) для проводов защитного устройства.

При позиционировании металлического шаблона необходимо, чтобы было соблюдено главное условие (Рис. 2): область, выделенная красным цветом должна полностью лежать на плоскости! Область, не выделенная красным цветом (Рис. 2) может находиться на весу.

Шаблон для крепления универсальной камеры заднего вида


1.2  Разметка:

Прикладываем металлический шаблон (2), соблюдая условия из п.1.1, шилом, либо другим подходящим инструментом, отмечаем по шаблону места сверления. (можно сверлить сквозь отверстия шаблона без разметки)

1.3. Демонтаж и сверление:

Перед сверлением, при необходимости, производим демонтаж накладки для того чтобы высверлить 2 отверстия. ВНИМАНИЕ! Сначала сверлим 2 отверстия диаметром 4мм (11). Потом уже высверливать центральное отверстие коронкой (4), Которая прилагается в комплекте.

1.4 Монтаж и проверка позиционирования:

Перед установкой камеры заднего вида необходимо открутить 2 винта фиксирующих металлический крепеж камеры. Затем продеть его в просверленное коронкой отверстие (20мм) вставить туда камеру и зафиксировать металлическим крепежом со внутренней стороны. При возможности, можно дополнительно зафиксировать защитную шторку тремя саморезами (Рис. 1 - 3).

1.5 Установка всех деталей автомобиля на место:

Если ранее был произведен демонтаж накладки, то устанавливаем ее обратно в штатное место.

Далее переходим к монтажу электропроводки...



2. МОНТАЖ БЛОКА ЭЛЕКТРОННОГО УПРАВЛЕНИЯ И СХЕМА ПОДКЛЮЧЕНИЯ К ЭЛЕКТРОЦЕПИ АВТОМОБИЛЯ.

2.1 Снять обшивку крышки багажника (задней двери).

2.2 Установить блок электронного управления (1) на расстоянии не более 40см от защитного устройства (2). Зафиксировать блок электронного управления (1) стяжками (10).

2.3 Соединить электропроводку по схеме.


Схема подключения универсальной камеры с защитной шторкой


а) Красный провод от блока электронного управления (Рис. 2 - 1) соединить с плюсовым проводом, идущим от замка зажигания через предохранитель (14).

б) Подключиться к "-" (земле) черным проводом от блока электронного управления (Рис. 2 - 1).

в) Синий провод от блока электронного управления подключить к "+" (плюсу) лампочки заднего хода.

г) Соединить зеленый и белый провода блока электронного управления с соответствующими цветами от защитного устройства.

ВНИМАНИЕ! Ни в коем случае нельзя замыкать у блока электронного управления белый провод с зеленым при включенном блоке электронного управления, а также подавать на них напряжение.


Если все подключено правильно - при включении зажигания крышка защитного устройства должна закрыться.

Инструкция универсальная и содержит общий принцип установки автоматической защиты камеры заднего вида. Фотоматериалы могут отличаться, но схема подключения остается той же.

Часто задаваемые вопросы:

Вопрос: Мойка: - Как работает Ваша шторка после автомойки? (кёрхер, автоматическая, ручная)

За всю историю продаж защитной шторки камеры ни одну из них не сломали на автомойке, колпачок (или шторка) не вылетает и не рвется.

Обслуживание: После мойки можно плавно открыть рукой крышку и протереть (без применения силы), но лучше это делать на включенном зажигании не заводя двигатель: включить заднюю передачу и протереть.

Вопрос: Как работает зимой? Не примерзнет ли?

Мы гарантируем работу устройства при температуре до -40*. Проводились испытания в морозильной камере до -50*. При -50* крышка не всегда открывается полностью с первого раза, со второго - открывается полностью.

Вопрос: Требуется ли обслуживание устройства (надо ли что то смазывать)?

Смазывать ничего не надо. Никакого дополнительного обслуживания, на весь срок эксплуатации, не требует.

Вопрос: Что с гарантией?

Традиционно на электронные приборы гарантия 1 год. Но кто устанавливает у нас в боксе по адресу: Алтуфьевское шоссе, д.33Ж, гарантия расширенная - 3 года.

А также Вы можете установить устройство у своего официального дилера, цена за установку у О.Д. от 4000 руб.

Вопрос: Если у меня круговой обзор на автомобиле, будет ли работать Ваша крышка?

Внимание! в автомобилях оснащённых системой кругового обзора (4 камеры) при её включении во время движения вперед, задняя камера будет закрыта устройством ССА, но когда вы двигаетесь назад все 4 камеры открыты, а задняя камера всегда будет чистой.

Вопрос: Не слетит ли с гарантии автомобиль у официального дилера?

Наше устройство никак не влияет на стабильную работу систем автомобиля.

Если Вы установили защитную шторку заднего вида в любом сертифицированным сервисном центре, то официальный дилер не имеет права отказать вам в гарантийном обслуживании автомобиля без письменного объяснения причины и уж тем более без экспертизы. Если поломка автомобиля не связана с установленным дополнительным оборудованием, то официальный дилер обязан выполнять ремонт по гарантии, если были выполнены все требования по эксплуатации автомобиля.

За годы истории нашего устройства, ни один реальный клиент не обратился с подобной проблемой. Хотя в данном вопросе мы всегда готовы посодействовать, даже с помощью юристов.

Вопрос: Если у меня не оригинальная камера заднего вида, могу ли я поставить ваше устройство?

Нет. Наше устройство подходит только на оригинальные камеры заднего вида установленные заводом производителем автомобиля.

Однако вы можете приобрести готовый (универсальный) комплект, Камера + шторка. ссылка...

Вопрос: Если я куплю комплект, смогу ли я самостоятельно установить его?

Если у Вас есть навык установки дополнительного оборудования, то да. Пользуясь инструкцией, поставляемой в комплекте с устройством, а также видео инструкцией, расположенной на нашем сайте. Установка профессионалом занимает от 40 минут до 2.5 часов в зависимости от автомобиля.
